Opis produktów

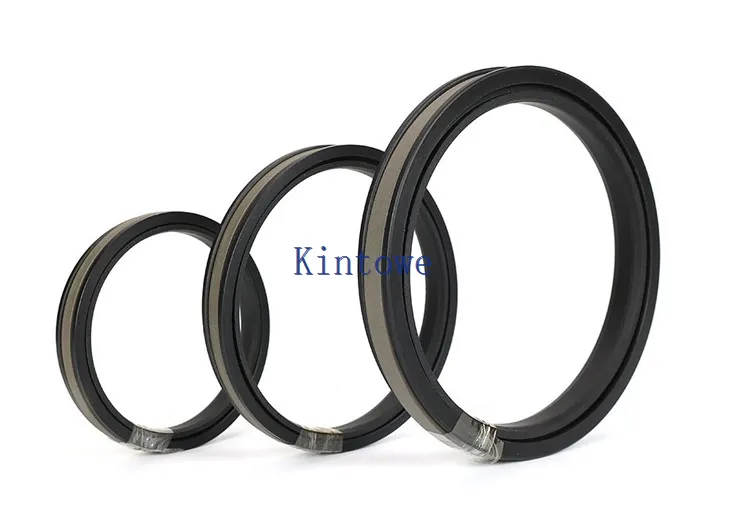

K735 Compaktowe podwójne uszczelki tłokowe
Zalety:
☆ Niskie tarcia
☆ Zdolność wysokiego ciśnienia
☆ Długie życie
☆ Różnorodność opcji materiałów, które pasują do wielu warunków pracy
K735 jest kompaktowym zespołem uszczelnienia tłokowego podwójnego aktorskiego zaprojektowanego dla pojedynczego tłoka i odpowiedni dla zastosowań o niskim lub wysokim ciśnieniu, średnio do ciężkiego.
Zespół składa się z samego siebie - smarowania, zużycie - odpornego na brązowy pierścień ptfe/mos2, który oferuje doskonałą trwałość i długowieczność. Ponadto jest ładowany przez energetyzator NBR, który zapewnia doskonałe wsparcie i energię do uszczelnienia, zapewniając, że działa optymalnie w różnych warunkach.
Ponadto podwójnie aktorskie uszczelnienie tłokowe jest wyposażone w termoplastyczne podzielone pierścienie wytłaczające anty -, które zapewniają doskonałe wsparcie po obu stronach i zapobiegają zanieczyszczeniu pierścienia energetyzującego i czapki. Ta funkcja zapewnia, że montaż pozostaje czysty i wolny od wszelkich zanieczyszczeń, co zwiększa jego trwałość i długowieczność.
Uszczelnienie tłokowe K735 jest zaprojektowane tak, aby było stosowane w różnych urządzeniach i jest szczególnie odpowiednie do użycia w ruchu ziemi i innym sprzęcie do autostrady -. Ta pieczęć tłokowa jest w stanie zapewnić niezawodne, wyciek -, które pomaga zapewnić optymalną funkcję systemu i długą działalność terminową.
Proces produkcyjny:
Szczegóły techniczne
| Warunki pracy | Metryczny | Cal |
| Maksymalna prędkość | 1,5 m/s | 4,5 stóp/s |
| Zakres temperatur | -40 stopień +120 | -40 stopnia f +250 stopień f |
| Maksymalne ciśnienie | 500bar* | 7500 p.s.i.* |
| Maksymalna luka wytłaczania | Ryciny pokazują maksymalną dopuszczalną lukę z jednej strony przy użyciu minimalnego pręta Ø i maksymalnej klirensu Ø. | |||
| Pasek nacisku | 160 | 250 | 400 | 500 |
| Maksymalna szczelina mm | 1.0 | 0.8 | 0.6 | 0.5 |
| Ciśnienie psi | 2400 | 3750 | 6000 | 7500 |
| Maksymalna przerwa | 0.040 | 0.030 | 0.024 | 0.020 |
| Chropowatość powierzchni | μMra | μmrt | μincla | μInrms |
| Dynamiczna twarz uszczelniająca Ød1 | 0.1＜＞0.4 | 4 Max | 4＜＞16 | 5＜＞18 |
| Statyczna twarz uszczelniająca Ød1 | 1,6 Max | 10 Max | 63 Max | 70 Max |
| Statyczne twarze obudowy l1 | 3.2 Max | 16 Max | 125 Max | 140 Max |
| Skazy i promienie | ||||
| Sekcja groove mniejsza lub równa mm | 7.0 | 7.5 | 11.5 | 14.0 |
| Min Candfer C mm | 4.0 | 5.0 | 7.0 | 8.0 |
| Maksymalny filet rad r1mm | 0.8 | 0.8 | 0.8 | 0.8 |
| Odcinek groove mniejszy lub równy s w | 0.187 | 0.240 | 0.365 | 0.470 |
| Min Candfer C w | 0.160 | 0.200 | 0.250 | 0.280 |
| Maksymalny wypełniacz rad r1W | 0.016 | 0.016 | 0.032 | 0.032 |
| Tolerancje | øD1 | ød1 | L1 |
| mm |
H9 |
+0 -0.2 |
+0.2 -0 |
| W |
H9 |
*Patrz poniżej |
+0.01 -0 |
| øD1W |
Mniej niż lub równe 3.000 |
Mniej niż 4,500 |
＞4.500 |
| ød1Tol |
+0 -0.002 |
+0 -0.003 |
+0 -0.004 |
|
ФD1 |
Фd1 |
L1 |
Część nr |
ФD1 |
Фd1 |
L1 |
Część nr |
|
50 |
36 |
9.0 |
7350500 |
165 |
142 |
16.0 |
7351650 |
|
60 |
46 |
9.0 |
7350600 |
170 |
147 |
16.0 |
7351700 |
|
63 |
48 |
11.0 |
7350630 |
175 |
152 |
16.0 |
7351750 |
|
65 |
50 |
11.0 |
7350650 |
180 |
157 |
16.0 |
7351800 |
|
70 |
55 |
11.0 |
7350700 |
185 |
162 |
16.0 |
7351850 |
|
75 |
60 |
11.0 |
7350750 |
190 |
167 |
16.0 |
7351900 |
|
80 |
65 |
11.0 |
7350800 |
200 |
177 |
16.0 |
7352000 |
|
85 |
70 |
11.0 |
7350850 |
210 |
187 |
16.0 |
7352100 |
|
90 |
75 |
11.0 |
7350900 |
215 |
192 |
16.0 |
7352150 |
|
95 |
80 |
11.0 |
7350950 |
220 |
197 |
16.0 |
7352200 |
|
100 |
85 |
12.5 |
7351000 |
225 |
202 |
16.0 |
7352250 |
|
105 |
90 |
12.5 |
7351050 |
230 |
207 |
16.0 |
7352300 |
|
110 |
95 |
12.5 |
7351100 |
240 |
217 |
16.0 |
7352400 |
|
115 |
100 |
12.5 |
7351150 |
250 |
222 |
17.5 |
7352500 |
|
120 |
105 |
12.5 |
7351200 |
260 |
232 |
17.5 |
7352600 |
|
125 |
102 |
16.0 |
7351250 |
270 |
242 |
17.5 |
7352700 |
|
130 |
107 |
16.0 |
7351300 |
280 |
252 |
17.5 |
7352800 |
|
135 |
112 |
16.0 |
7351350 |
290 |
262 |
17.5 |
7352900 |
|
140 |
117 |
16.0 |
7351400 |
300 |
272 |
17.5 |
7353000 |
|
145 |
122 |
16.0 |
7351450 |
320 |
292 |
17.5 |
7353200 |
|
150 |
127 |
16.0 |
7351500 |
330 |
302 |
17.5 |
7353300 |
|
160 |
137 |
16.0 |
7351600 |
350 |
322 |
17.5 |
7353500 |
|
|
|
|
|
400 |
372 |
17.5 |
7354000 |
